用Shader绘制攻击范围的圆环

游戏中经常会有如下图所示的表示攻击范围的圆环，圆环是由渐变色绘制而成。无论圆环的直径多大，圆环的宽度都是不变的。这一特点决定了无法用图片实现，只能通过程序绘制。

yuanhuan

在Unity中，我们可以用Shader来绘制这个圆环。代码如下：

Shader "Custom/AttackRangeEffect" {
Properties {
_Color ("Color", Color) = (1,1,1,1)
_Width("RoundWidth", int) = 100
}

SubShader {
Pass {
ZTest Off
ZWrite Off
ColorMask 0
}

Pass {
Blend SrcAlpha OneMinusSrcAlpha
CGPROGRAM

#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"

struct v2f {
    float4 pos : SV_POSITION;
    float4 oPos : TEXCOORD1;
};
fixed4 _Color;
int _Width;



float4 _MainTex_ST;
    v2f vert (appdata_base v){
    v2f o;
    o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
    o.oPos = v.vertex;
    return o;
}

fixed4 frag(v2f i) : COLOR{
    float dis = sqrt(i.oPos.x * i.oPos.x + i.oPos.y * i.oPos.y);
    float maxDistance = 0.5;
    if(dis > 0.5){
        discard;
    }else{
        float ringWorldRange = _Object2World[0][0];
        float minDistance =(ringWorldRange * 0.5 - _Width)/ringWorldRange;
        if(dis < minDistance){
            discard;
        }
    _Color.a = (dis - minDistance)/(0.5 - minDistance);
    }
    return _Color;
}

ENDCG
}
}

FallBack "Diffuse"

}

Shader "Custom/AttackRangeEffect" {

Properties {

_Color ("Color", Color) = (1,1,1,1)

_Width("RoundWidth", int) = 100

}

SubShader {

Pass {

ZTest Off

ZWrite Off

ColorMask 0

}

Pass {

Blend SrcAlpha OneMinusSrcAlpha

CGPROGRAM

#pragma vertex vert

#pragma fragment frag

#include "UnityCG.cginc"

struct v2f {

float4 pos : SV_POSITION;

float4 oPos : TEXCOORD1;

};

fixed4 _Color;

int _Width;

float4 _MainTex_ST;

v2f vert (appdata_base v){

v2f o;

o.pos = mul(UNITY_MATRIX_MVP, v.vertex);

o.oPos = v.vertex;

return o;

}

fixed4 frag(v2f i) : COLOR{

float dis = sqrt(i.oPos.x * i.oPos.x + i.oPos.y * i.oPos.y);

float maxDistance = 0.5;

if(dis > 0.5){

discard;

}else{

float ringWorldRange = _Object2World[0][0];

float minDistance =(ringWorldRange * 0.5 - _Width)/ringWorldRange;

if(dis < minDistance){

discard;

}

_Color.a = (dis - minDistance)/(0.5 - minDistance);

}

return _Color;

}

ENDCG

}

FallBack "Diffuse"

}

我们用这段Shader来渲染一个1×1的正方形面片，可以通过_Object2World[0][0]来获取矩阵中的Scale，也就是面片的实际边长。然后在Fragment Shader中通过计算每个像素到面片中心的距离，来计算是否绘制以及像素的透明度。就可以实现图上的效果。

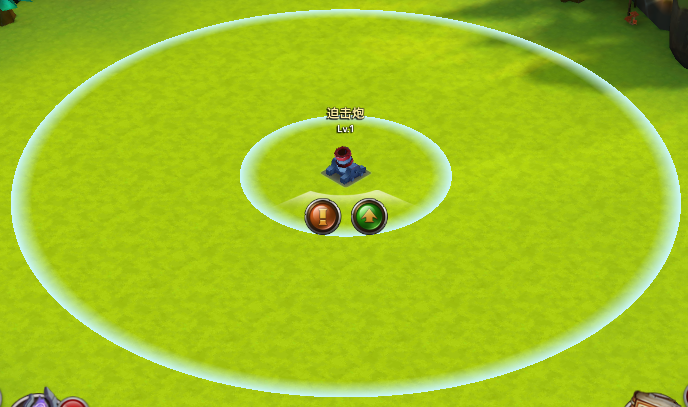

当然，在Unity中遇到了一个小坑，有一些炮塔是需要有两个攻击范围的。如下图：

yuanhuan2

但当我们加入两个面片时，发现都画不出来。而单独显示一个的时候就没问题。这是由于Unity中的Dynamic Batching导致的，Dynamic Batching的原理是将一些顶点少的，使用相同材质的面片，合成一个批次，送入到渲染管线中，从而减少DrawCall。而在合成批次的时候，就要提前用变换矩阵将所有的顶点展开。

在我们的例子中，如果同时渲染两个圆环，这两个圆环的面片顶点就会被换算成实际的坐标位置。也就是已经乘了Scale。这样我们在Shader中假设变换前的每一个像素坐标都<=0.5就错了。所以导致两个圆圈都画不出来。

所以就需要在绘制圆圈的时候关闭Unity中的Dynamic Batching。在文档中，提供了一个开启Dynamic Batching的条件列表，其中有一条是这样的：

Multi-pass shaders will break batching. Almost all unity shaders supports several lights in forward rendering, effectively doing additional pass for them. The draw calls for “additional per-pixel lights” will not be batched.

多个Pass的Shader将不会被纳入到Dynamic Patching中，所以我们在代码中加入了这样一个没有任何卵用的Pass，来避开Dynamic Patching：

Pass {
    ZTest Off
    ZWrite Off
    ColorMask 0
}

Pass {

ZTest Off

ZWrite Off

ColorMask 0

}

另外一个问题，就是在老型号手机上，不支持shader中的if 和 discard语句，因此，做一些修改，绕开这两种语句：

fixed4 frag(v2f i) : COLOR{
    float dis = sqrt(i.oPos.x * i.oPos.x + i.oPos.y * i.oPos.y);
    float maxDistance = 0.5;

    float ringWorldRange = _Object2World[0][0];
    float minDistance =(ringWorldRange * 0.5 - _Width)/ringWorldRange;

    _Color.a = step(dis, 0.5);
    _Color.a = _Color.a * step(minDistance, dis);
    _Color.a = _Color.a * (dis - minDistance)/(0.5 - minDistance);

    return _Color;
}

fixed4 frag(v2f i) : COLOR{

float dis = sqrt(i.oPos.x * i.oPos.x + i.oPos.y * i.oPos.y);

float maxDistance = 0.5;

float ringWorldRange = _Object2World[0][0];

float minDistance =(ringWorldRange * 0.5 - _Width)/ringWorldRange;

_Color.a = step(dis, 0.5);

_Color.a = _Color.a * step(minDistance, dis);

_Color.a = _Color.a * (dis - minDistance)/(0.5 - minDistance);

return _Color;

}
